您当前的位置:首页 - 坦克电缆 蓄电池连接电缆

发布时间:2022.06.30 新闻来源:珠江电缆电线-南方珠江科技有限公司 浏览次数:

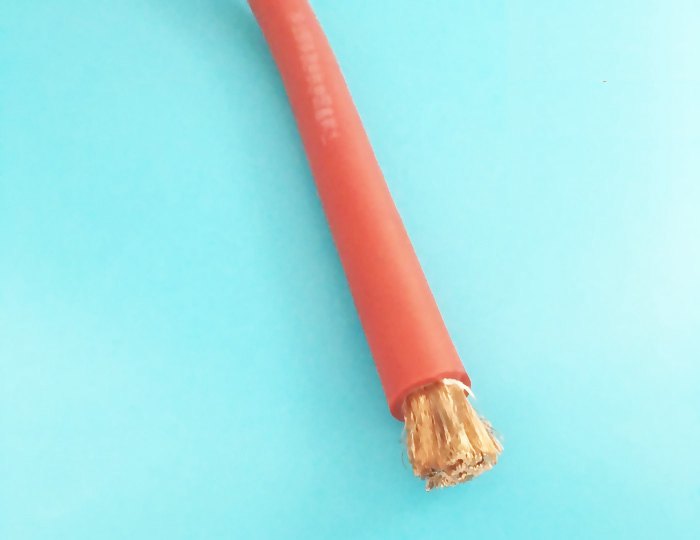

FXL FXLP坦克蓄电池联接电缆线

电池电缆

结构简图:
  1 铜导电线芯
2 橡皮绝缘
3 棉纱编织浸渍腊克漆护层
4 镀锡铜丝编织屏蔽层

一、粗犷运用的规划
本产品适用于坦克蓄电池用交流(直流)标称电压在250V及以下的低压线路的联接。
二、运用特性 导电线芯的长期容许作业时分的温度应不逾越60℃。
三、类型及规范
1、电线的类型见表1. 表1电缆的类型及称谓
型 号 名      称
FXL 坦克蓄电池联接电缆线
FXLP 屏蔽型坦克蓄电池联接电缆线
2、电线的规范应符合表2的规矩。
表2 电缆的规范
序号 )2规范标称截面积(mm 结构 根数/单根直径(mm) 绝缘厚度(mm) 电线较大 外径mm 20℃导体 电阻Ω/km (不大于) 参看重量较大kg/km
FXL FXLP FXL FXLP
1 0.5 16/0.2 0.6 3.2 4.3 37.9 13.3 30.7
2 0.75 19/0.23 0.6 3.5 4.95 24.20 19.0 33.2
3 1.0 19/0.26 0.6 3.6 5.06 18.50 22.4 37.4
4 1.5 19/0.32 0.6 4.0 5.5 12.21 28.7 45.2
5 2.5 19/0.41 0.6 4.7 6.05 7.44 40.3 58.5
6 4.0 49/0.32 0.6 5.7 6.6 4.73 58.9 80.7
7 6.0 49/0.39 0.6 8.7 7.37 3.19 80.5 104.6
8 10 49/0.52 0.8 8.4 9.9 1.79 140.6 182.4
9 16 84/0.49 0.8 9.4 11.44 1.18 203.4 253.0
10 25 133/0.49 1.0 11.0 13.2 0.760 305.4 364.0
11 35 133/0.58 1.2 13.9 16.61 0.531 421.5 510.8
12 50 133/0.68 1.4 16.3 19.25 0.386 553.6 656.9
13 70 189/0.68 1.4 17.8 20.9 0.272 788.8 909.0
14 95 259/0.68 1.6 21.4 23.54 0.198 1051.0 1186.4
三、首要技术功用
1、FXL型电线在橡皮绝缘外面应有棉纱编织并涂上腊克。
2、FXLP型电线在棉纱编织涂腊克层外面运用镀锡铜丝编织作屏蔽层。
3、棉纱编织应紧包在电线绝缘层上,编织密度应不小于90%.镀锡铜丝直径为0.12~0.3mm,镀锡铜丝屏蔽编织密度应不小于80%。
4、电线腊克层应有弹性,并且具有耐燃,耐寒,耐热,耐潮及耐矿物油与汽油混合物的功用。
四、交货长度
1、电线制造长度应符合表4的规矩,容许短线段交货,但其数量应不逾越交货总长度的10%。 表4 制造长度
类型 )2标称截面(mm 电线长度(m) 短线段长度不小于(m)
FXL 0.5~1.5 45~250 15
2.5~6.0 35~150 15
10~95 25~100 10
FXLP 0.5~1.5 25~150 10
2.5~6.0 15~100 7
10~95 10~50 5

本文共分 1
