太阳能技能将成为未来的绿色能源技能之一，太阳能或光伏（PV）在我国运用日渐广泛，除政府支撑的光伏发电厂发展迅速之外，私家投资者也正活跃建厂，方案投产在全球出售的太阳能组件。

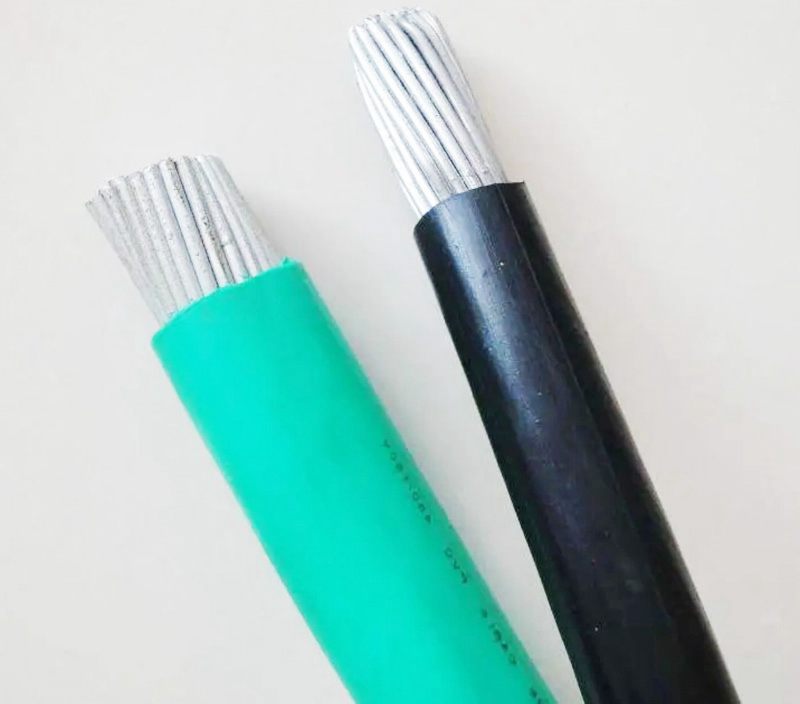

电缆是一种电能或信号传输设备，通常是由几根或几组导线组成。

由一根或多根彼此绝缘的导体和外包绝缘保护层制成，将电力或信息从一处传输到另一处的导线。

通常是由几根或几组导线（每组至少两根）绞合而成的相似绳子的电缆，每组导线之间彼此绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征。

电缆有电力电缆、操控电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成，用来衔接电路、电器等。

电缆依照光伏电站的体系可分为直流电缆及沟通电缆，根据用处及运用环境的不同分类如下：

1.直流电缆

(1)组件与组件之间的串联电缆。

(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。

(3)直流配电箱至逆变器之间电缆。

以上电缆均为直流电缆，野外敷设较多，需防潮、防暴晒、耐寒、耐热、抗紫外线，某些特别的环境下还需防酸碱等化学物质。

2.沟通电缆

(1)逆变器至升压变压器的衔接电缆。

(2)升压变压器至配电设备的衔接电缆。

(3)配电设备至电网或用户的衔接电缆。

此部分电缆为沟通负荷电缆，户内环境敷设较多，可依照一般电力电缆选型要求挑选。

01.组成与次序

电线电缆的类型组成与次序如下：[1：类别、用处][2：导体][3：绝缘][4：内护层][5：结构特征][6：外护层或派生]-[7：运用特征]

1-5项和第7项用拼音字母标明，高分子资料用英文名的第一位字母标明，每项可所以1-2个字母；第6项是1-3个数字。

02.常用代码

用处代码－不标为电力电缆，K-（操控缆），P-（信号缆）；

导体资料代码－不标为铜（也能够标为CU），L-（铝）；

内护层代码－Q-（铅包），L-（铝包），H-（橡套），V-（聚氯乙烯护套）， 内护套一般不标识；

外护层代码－V-（聚氯乙烯），Y-（聚乙烯电力电缆）；

派生代码－D-（不滴流），P-（干绝缘）；

特别产品代码－TH-（湿热带），TA-（干热带），ZR-（阻燃），NH-（耐火），WDZ-（低烟无卤、企业规范）。

03.省掉准则

类型中的省掉准则：电线电缆产品中铜是首要运用的导体资料，故铜芯代号T省写，但裸电线及裸导体制品在外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不标明大类代号，电气配备用电线电缆类和通讯电缆类也不列明，但列明小类或系列代号等。

第7项是各种特别运用场合或附加特别运用要求的符号，在“-”后以拼音字母符号。有时为了杰出该项，把此项写到最前面。如ZR-（阻燃）、NH-（耐火）、WDZ-（低烟无卤、企业规范）、TH-（湿热区域用）、FY-（防白蚁、企业规范）等。

04.首要内容

1、SYV：实心聚乙烯绝缘射频同轴电缆，同轴电缆，无线通讯、播送、监控体系工程和有关电子设备中传输射频信号（含综合用同轴电缆）

2、SYWV（Y）：物理发泡聚乙绝缘有线电视体系电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程

SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）

3、信号操控电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、主动抄表等工程

RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆， 电压250V/300V， 2-24芯

05.变频器专用电缆

用处：仪器、外表、对讲、监控、操控装置

1、RG：物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网（HFC）中传输数据模拟信号

2、KVVP：聚氯乙烯护套织造屏蔽电缆， 用处：电器、外表、配电设备的信号传输、操控、丈量

3、RVV（227IEC52/53）：聚氯乙烯绝缘软电缆， 用处：家用电器、小型电动工具、外表及动力照明

4、AVVR：聚氯乙烯护套装置用软电缆

5、SBVV：HYA数据通讯电缆（室内、外）用于电话通讯及无线电设备的衔接以及电话配线网的分线盒接线用

6、RV、RVP：聚氯乙烯绝缘电缆

7、RVS、RVB：适用于家用电器、小型电动工具、仪器、外表及动力照明衔接用电缆

8、BV、BVR：聚氯乙烯绝缘电缆， 用处：适用于电器外表设备及动力照明固定布线用

9、RIB：音箱衔接线（发烧线）

10、KVV：聚氯乙烯绝缘操控电缆， 用处：电器、外表、配电设备信号传输、操控、丈量

11、SFTP：双绞线， 传输电话、数据及信息网

12、UL2464：电脑衔接线

13、VGA：显示器线

14、SDFAVP、SDFAVVP、SYFPY：同轴电缆，电梯专用

15、JVPV、JVPVP、JVVP：铜芯聚氯乙烯绝缘及护套铜丝， 织造电子计算机操控电缆

06.太阳能光伏电缆的选型

在太阳能光伏发电体系中低压直流运送部分运用的电缆，由于运用环境和技能要求不同，对不同部件的衔接有不同的要求，总体要考虑的要素有：电缆的绝缘功能、耐热阻燃功能、搞老化功能及线径标准等。具体要求如下：

1、太阳能电池组件与组件之间的衔接电缆，一般运用组件接线盒顺便的衔接电缆直接衔接，长度不行时还能够运用专用延伸电缆。根据组件功率巨细的不同，该类衔接电缆有截面积为2.5m㎡、4.0m㎡、6.0m㎡等三种标准。这类衔接电缆运用双层绝缘外皮，具有优胜的防紫外线、水、臭氧、酸、盐的腐蚀才能，优胜的全天候才能和耐磨损才能。

2、蓄电池与逆变器之间的衔接电缆，要求运用通过UL测验的多股软线，尽量就近衔接。挑选短而粗的电缆可使体系减小损耗，进步功率，增强可靠性。

3、电池方阵与操控器或直流接线箱之间的衔接电缆，也要求运用通过UL测验的多股软线，截面积标准根据方阵输出最大电流而定。

名部位直流电缆截面积根据下列准则确认：太阳能电池组件与组件之间的衔接电缆、蓄电池与蓄电池之间的衔接电缆、沟通负载的衔接电缆，一般选取的电缆额外电流为各电缆中最大接连作业电流的1.25倍；太阳能电池方阵与方阵之间的衔接电缆、蓄电池（组）与逆变器之间的衔接电缆，一般选取的电缆额外电流为各电缆中最大接连作业电流的1.5倍。

光伏电缆经常暴露在阳光之下，太阳能体系常常会在恶劣环境条件下运用,如高温文紫外线辐射.在欧洲,晴地利将导致太阳能体系的现场温度高达100°C.现在,咱们可采用的各种资料有PVC、橡胶、TPE和高品质穿插连接资料,但惋惜的是,额外温度为90°C的橡胶电缆,还有即便是额外温度为70°C的PVC电缆也常常在野外运用,现在国家金太阳工程一再上马，有许多承建商为了节约本钱，不挑选太阳能体系专用电缆，而是挑选一般的pvc电缆来代替光伏电缆，明显,这将大大影响体系的运用寿命.

光伏电缆的特性是由其电缆专用绝缘料和护套料决议的，咱们称之为交联PE，通过辐照加速器辐照今后，电缆料的分子结构会产生改动，然后供给其个方面的功能。

抗机械载荷：

实际上,在装置和保护期间,电缆可在房顶结构的锐边上布线,一起电缆须接受压力、弯折、张力、穿插拉伸载荷及强力冲击.假如电缆护套强度不行,则电缆绝缘层将会遭到严峻损坏,然后影响整个电缆的运用寿命,或许导致短路、火灾和人员损伤风险等问题的呈现。

07.光伏电缆和一般电缆的差异

光伏电缆：

导体：铜导体或镀锡铜导体

绝缘：辐照交联聚烯烃绝缘

护套：辐照交联聚烯烃绝缘

一般电缆：

导体：铜导体或镀锡铜导体

绝缘：聚氯乙烯或交联聚乙烯绝缘

护套：聚氯乙烯护套

一般电缆由以上能够看出所用导体和光伏电缆共同。

一般电缆绝缘和护套能够看出不同于光伏电缆。

一般电缆只适用于一般环境铺设运用。

光伏电力电缆的长处：耐高温、耐寒、耐油、耐酸碱盐、防紫外线、阻燃、环保，光伏电力电缆首要用于环境较恶劣的气候下，运用寿命25年以上。
