您当前的位置:首页 - 南方珠江电缆整理的电线电缆基础知识!

发布时间:2023.11.28 新闻来源:珠江电缆电线-南方珠江科技有限公司 浏览次数:



  01 裸 电 线

  裸电线及裸导体制品是指没有绝缘、没有护套的导电线材,首要包含裸单线、裸绞线和型线型材三个系列产品。

  铜铝单线:包含软铜单线、硬铜单线、软铝单线、硬铝单线。首要用作各种电线电缆的半制品,少数用于通讯线材和电机电器的制作。

  裸绞线:包含硬铜绞线(TJ)、硬铝绞线(LJ)、铝合金绞线(LHAJ)、钢芯铝绞线(LGJ),首要用在架空敷设。软铜绞线(TJR)、软铝绞线(LJR),首要用于电气配备及电子电器或元件的衔接用。以上各种绞线的规范从1.0~300mm2不等。其间钢芯铝绞线(LGJ)规范尺度用标称的铝截面/标称的钢截面表明,它是配电线路上最常用的一种导线,钢芯截面越大导线的强度愈高,除一般钢芯铝绞线外,还有钢芯铝合金绞线、铝包钢芯铝绞线、防腐钢芯铝绞线、扩经钢芯铝绞线、倍容量导线、空隙式导线等。

  常用有两种:钢芯铝绞线JL/G1A(原类型LGJ)履行规范GB/T1179-2008、铝绞线JL(原类型LJ)履行规范GB/T1179-2008。规范为:10/2、16/3、25/4、35/6、50/8、70/10、70/40、95/15、95/20、95/55、120/7、120/20、120/25、120/70、150/8、150/20、150/25、150/35、185/10、185/25、185/30、185/45、240/30、240/40、240/55~800/100等。

  示例:

  JL/G1A-240/30-24/7(LGJ-240/30)
是由24根硬铝线和7根A级镀层一般强度镀锌钢丝制成的钢芯铝绞线,硬铝线的标称截面为240mm2,钢的标称截面为30 mm2。

  02 南方珠江电缆电力电缆

  电力电缆在电力系统的骨干线路中用以传输和分配大功率电能的电缆产品,其间包含1~330kV及以上各种电压等级、各种绝缘的电力电缆。截面分1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800mm2
,芯数为1、2、3、4、5、3+1芯。

  此类产品首要特征是:在导体外挤(绕)包绝缘层,几芯绞合(对应电力系统的相线、零线和地线),再添加护套层,如塑料/橡套电线电缆。首要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有必定差异。

  电力电缆按电压等级分有低压电缆、中压电缆、高压电缆等。按绝缘状况分为塑料绝缘电缆、橡胶绝缘电缆、矿藏绝缘电缆等。

  1、 低压电缆:即电压等级0.6/1kV

  ①、 铝芯(/铜芯)交联聚乙烯绝(钢带铠装)聚氯乙烯护套电力电缆

  铝芯(/铜芯)交联电力电缆YJV、YJLV、YJV22、YJLV22(XLPE绝缘)

  类型阐明:铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套

  YJ 交联聚乙烯绝缘

  L 铝芯

  V 聚氯乙烯护套

  22 钢带铠装(单芯电缆表明为62,即无磁铠装带)

  表明办法:YJV、YJLV、YJV22、YJLV22(芯数为1~5芯)

  示例:

  ⑴铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆,额外电压0.6/1kV、3+1芯、主线芯标称截面积120mm2,中性线标称截面积70mm2的电缆缆表明为:

  KYJV-450/750V 4*1.5 GB/T9330-2008

  例如:一芯电缆表明办法:YJV-1*35

  二芯电缆表明办法:YJV-2*35(等截面)

  三芯电缆表明办法:YJV-3*35(等截面)

  四芯电缆表明办法:YJV-4*35(等截面)或YJV-3*35+1*16

  五芯电缆表明办法:YJV-5*35(等截面)

  YJV-4*35+1*16或YJV-3*35+2*16

  例如:五芯电缆:VV-5*16 VV-4*16+1*10 VV-3*16+2*10

  2、中压电缆:电压等级为:6/6kV、8.7/10kV(15kV)、12/20kV、26/35kV(此电压等级电缆为交联电力电缆)

  表明办法:YJV、YJLV、YJSV、YJV22、YJLV22 (芯数为1芯或3芯)

  规范:10、16、25、35、50、70、95、120、150、185、240、300、400(芯数为1芯或3芯)

  例如:YJV22-8.7/15kV 3*240;YJV-8.7/15kV 3*150

  3、高压电缆:电压等级为:35kV以上

  03 架 空 绝 缘 导 线

  此类产品首要特征是:在导体外挤(绕)包绝缘层,几芯绞合(对应电力系统的相线、零线和地线),再添加护套层,如塑料/橡套电线电缆。首要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有必定差异。

  此类产品首要用在发、配、输、变、供电线路中的强电电能传输,经过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

  电力电缆按电压等级分有低压电缆、中压电缆、高压电缆等。按绝缘状况分为塑料绝缘电缆、橡胶绝缘电缆、矿藏绝缘电缆等。

  常用按电压等级分两种

  1、电压等级为:1kV 铝芯(/铜芯) 架空绝缘线

  规 格 :10、16、25、35、50、70、95、120、150、185、240、300、400(芯数为1~4芯)

  表明办法:JKLY、JKLYJ、JKLGY、JKLGV、JKY、JKYJ

  类型阐明:(“JK”架空绝缘类,“L”铝芯,“Y”聚乙烯绝缘,“YJ”交联聚乙烯绝缘,“V”聚氯乙烯绝缘,“G”钢芯加强)

  例如:JKLY-1kV 2*25;JKLGY-1kV 1*240/30;JKYJ-1kV 1/185

  2、电压等级为:10kV 铝芯(/铜芯)架空绝缘线

  规范为:10、16、25、35、50、70、95、120、150、185、240、300、400(芯数为1芯)

  表明办法:JKLY、JKLYJ、JKLGY、JKY、JKYJ

  类型阐明:(“JK”架空绝缘类,“L”铝芯,“Y”聚乙烯绝缘,“YJ”交联聚乙烯绝缘,“V”聚氯乙烯绝缘,“G”钢芯加强)

  例如:JKLY-10kV 1*25;JKLGY-10kV 1*240;JKYJ-10kV 1*185

  04 控 制 电 缆

  此类产品首要特征是:结构和电力电缆类似,和电力电缆比较只要铜芯电缆没有铝芯电缆,导体截面较小,芯数较多。

  该类产品首要特征是:种类规范繁复,运用规模广泛,适用于沟通额外电压450/750V及以下,电站、变电站、矿山、石化企业等的单机操控或机组设备操控。为进步操控信号电缆防表里搅扰的才能,首要采纳设置屏蔽层办法,常用的屏蔽结构依据运用场合和屏蔽效果不同,首要有以下结构:铜丝织造屏蔽(代号P)、铝塑复合带屏蔽(代号P3)、铜带屏蔽(代号P2)、总屏分屏组合屏蔽等。

  表明办法:KVV、KYJV、KYJV22、KVV22、KVVP、KVVP2、KVVP2-22
、KYJVP、KYJVP2、KYJVP2-22等。

  类型阐明:(“K”操控电缆类,“V”聚氯乙烯绝缘,“YJ”交联聚乙烯绝缘,“V”聚氯乙烯护套,“P”铜丝屏蔽,“P2”铜带屏蔽)

  电压等级:450/750V

  芯 数:2~37芯

  截 面 积:0.75~10mm2

  示例:

  ⑴铜芯交联聚乙烯绝缘聚氯乙烯护套操控电缆,额外电压450/750V、4芯、1.5mm2的电缆表明为:

  KYJV-450/750V 4*1.5 GB/T9330-2008

  ⑵铜芯聚氯乙烯绝缘聚氯乙烯铜带屏蔽钢带铠装护套操控电缆,额外电压450/750V、37芯、2.5mm2的电缆表明为:

  KVVP2-22-450/750V 37*2.5 GB/T9330-2008

  05 布 电 线

  表明办法:

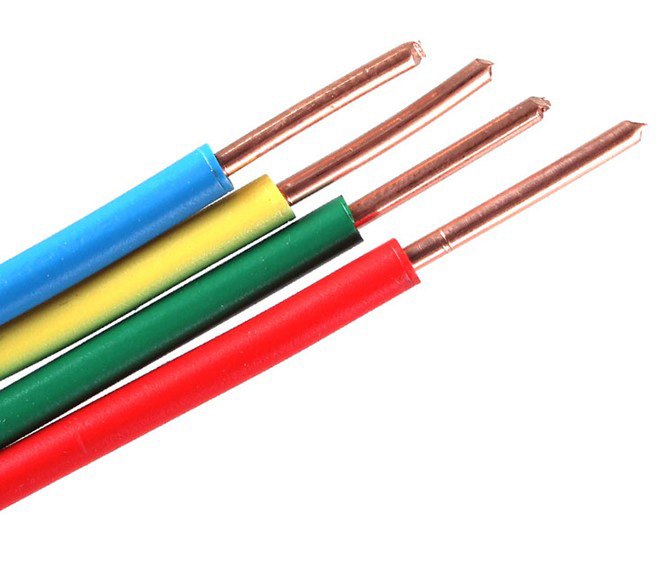

  BV:铜芯聚氯乙烯绝缘电线,电压等级:300/500V,履行规范:JB8734.2-1998

  BVR:铜芯聚氯乙烯绝缘软电线 ,电压等级:450/750V,履行规范:JB8734.2-1998

  BVV:铜芯聚氯乙烯绝缘聚氯乙烯护套电缆,电压等级:450/750V,履行规范:JB8734.2-1998

  BLVV:铝芯聚氯乙烯绝缘聚氯乙烯护套电缆,电压等级:300/500V,履行规范:JB8734.2-1998

  BVVB:铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,电压等级:300/500V,履行规范:JB8734.2-1998

  RV:铜芯聚氯乙烯绝缘衔接软电线,电压等级:300V

  RVP: 铜芯聚氯乙烯绝缘屏蔽软电线,电压等级:300V,履行规范:JB8734.2-1998

  RVB:扁型无护套软线,电压等级:300V,履行规范:GB5023.5-1997

  RVS:铜芯聚氯乙烯绝缘绞型衔接用软电缆,电压等级:300V,履行规范:GB5023.5-1997

  RVV:一般型聚氯乙烯护套软线,压等级:300/500V,履行规范:GB5023.5-1997

  RVVP:铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软线,电压等级:300V,履行规范:JB8734.5-1998

  芯数为:1~5芯

  截 面:0.5~185mm2

  例 如:BV-185;BLV-25;BVR-50;BVV-2*1.5;RVP-1*1.5;BVVB-2*4

  06 特 种 电 缆

  特种电缆是具有特别功用的电缆,首要包含阻燃电缆(ZR)、低烟低卤电缆(DL)、低烟无卤电缆(WL)、耐火电缆(NH)、防爆电缆(FB)、防鼠电缆防白蚁电缆(FS)、阻水电缆(ZS)等。特种电力电缆的类型为在一般类型前填加特种代号。

  阻燃电缆(ZR)、低烟低卤电缆(DL)、低烟无卤电缆(WL)首要适用于重要的电力及操控系统。当线路如果遇到火灾时,该电缆在外部火焰的效果下只能有限焚烧,发烟量少,烟中有害气体(卤素)也很少。当外部火焰消失时,电缆也能自行平息,使火灾对人体及财产损失削减到最低程度。所以,该种电缆广泛运用于石化、电力、冶金、高层建筑及人口密布等重要场所。

  耐火电缆(NH)首要适用于特别重要的电力及操控系统。当线路如果遇到火灾时,耐火电缆能反抗750~800℃高温达90分钟以上时刻,确保安全送电,以赢得足够的救活减灾时刻,所以,该种电缆广泛运用于石化、电力、冶金、高层建筑及人口密布等重要场所。

  面临特别场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁/防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、辐照交联电缆等。

  近年来,跟着工业和民用设备环境、对火灾后一次和二次灾祸影响的严格操控,相继开发了耐火、低烟低卤、低烟无卤阻燃操控电缆,其结构参数根本与惯例的操控电缆相同。特性参数与特别塑力缆相同
